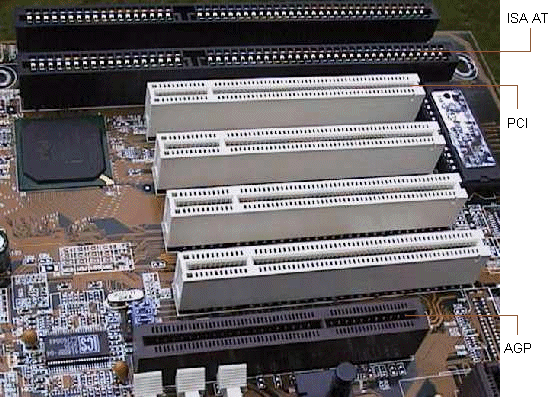

ISA (Industry Standard Architecture)O Barramento
ISA é formato por slots que trabalham com 8 e 16 bits por vez. Além disso, em placas-mãe antigas, o barramento ISA era usado internamente para a comunicação entre o processador e alguns chips presentes na motherboard.
O
ISA surgiu no computador
IBM PC, na versão de 8 bits e posteriormente, chegou novamente
IBM PC AT, passando a usar 16 bits de dados por vez (provando que trata-se de um barramento antigo). Como esse computador trabalhava a uma velocidade de 8 MHz (processador 286), o
ISA herdou essas características, ou seja, passou a trabalhar nesta mesma velocidade. No barramento
ISA, os processos de escrita/leitura requeriam pelo menos 2 períodos de clock, o que possibilita realizar no máximo 4 milhões de transferências de dados por segundo. Em outras palavras, cada transferência estava limitada a 16 bits, o que permitia uma taxa de transferência de máximo 8 MB por segundo.
PCI (Peripheral Component Interconnect)Criado pela Intel na época do desenvolvimento do processador Pentium, o barramento PCI é utilizado até hoje. O motivo de tanto sucesso se deve à capacidade do barramento de trabalhar a 32 ou 64 bits, o que oferecia altas taxas de transferência de dados. Só para dar uma noção, um slot PCI de 32 bits pode transferir até 132 MB por segundo. O PCI também foi considerado "revolucionário" por suportar, até então, o poderoso recurso Plug and Play (PnP), que permitia que a placa instalada num slot PCI fosse automaticamente reconhecida pelo computador. Hoje em dia, os slots PCIs são usados por vários tipos de periféricos, como placas de vídeo, de som, de rede, modem, adaptadores USB, enfim.
A versão de 64 bits do PCI, cujo slot era um pouco maior que os slots de 32 bits, nunca chegou a ser popular. São raras as placas-mãe que usam esse tipo. Isso porque os slots de 32 bits, além de mais baratos, tem taxas de transferência suficientes para a maioria das aplicações. Teoricamente, a velocidade do barramento PCI equivale à metade do valor do clock externo do processador. Mas sabe-se que esse valor também é sujeito às especificações do chipset das motherboards.
AGP (Accelerated Graphics Port)
Criado para obter uma maior taxa de transferência entre a motherboard e as placas de vídeo (principalmente para uma melhor performance nas aplicações 3D), a Intel desenvolveu um barramento especialmente desenvolvido para a comunicação com o vídeo.
O uso desse barramento iniciou-se através de motherboards que usavam o chipset i440LX, da Intel, já que esse chipset foi o primeiro a ter suporte ao AGP.
A principal vantagem do barramento AGP é o uso de uma maior quantidade de memória para armazenamento de texturas para objectos tridimensionais, além da alta velocidade no acesso a essas texturas para aplicação na tela.
O primeiro AGP (1X) trabalhava a 133 MHz, o que proporciona uma velocidade 4 vezes maior que o PCI. Além disso, sua taxa de transferência chegava a 266 MB por segundo quando operando no esquema de velocidade X1, e a 532 MB quando no esquema de velocidade 2X (hoje, é possível encontrar AGPs com velocidades de 4X e 8X). Geralmente, só se encontra um único slot nas placas-mãe, visto que o AGP só interessa às placas de vídeo.
BARRAMENTOS - PICPCI-E (Peripheral Component Interconnect Express)PCI Express (também conhecido como
PCIe ou
PCI-EX) criada pela Intel em 2004, o PCI Express foi concebido para substituir os padrões AGP e PCI. Sua velocidade vai de 1x até 32x (sendo que atualmente só existe disponível até 16x). Mesmo a versão 1x consegue ser duas vezes mais rápido que o PCI tradicional. No caso das Placas Gráficas, um slot PCI Express 16x é duas vezes mais rápido que um AGP 8x. Isto é possível graças a sua tecnologia, que conta com um recurso que permite o uso de uma ou mais conexões seriais para transferência de dados.
